Hawn jiġi xerrej li huwa minn Miami, Florida, USA, huwa proprjetarju ta 'bini industrijali bl-istruttura kollha ta' l-azzar, l-ebda materjali ta 'insulazzjoni, tul 50 metru, wisa' 30 metru u għoli 10meters, ġeneralment 20 ħaddiem, provvista ta 'enerġija 440V/60Hz 3 fażi, l-ogħla temperatura ambjentali hija 35 grad matul is-sena. Hekk nagħmlu soluzzjoni għalih.
1. Tagħbija tat-tkessiħ
It-tagħbija tat-trasferiment tas-sħana tal-istruttura tal-envelop (ħajt + saqaf)
Minħabba li hija struttura kollha tal-azzar-mingħajr saff ta 'insulazzjoni, it-trasferiment tas-sħana mis-saqaf u l-ħitan huwa l-akbar sors ta' tagħbija tas-sħana.
Tagħbija tat-trasferiment tas-sħana tas-saqaf (struttura tal-azzar mingħajr insulazzjoni): bejn wieħed u ieħor 25 sa 30 W/m²
Tagħbija tat-trasferiment tas-sħana tal-ħajt (mingħajr insulazzjoni): bejn wieħed u ieħor 15 sa 20 W/m²
Il-bini industrijali huwa rettangolari bi skala ta '30 m × 50 m × 10 m
Żona tas-saqaf: 30 × 50=1,500 m²
Żona tal-ħajt: 2×(30+50)×10=1,600 m²
Tagħbija tas-saqaf: 1500 × 30=45,000 W
Tagħbija tal-ħajt: 1600 × 20=32,000 W
Total 77,000W=77kW
2. Tagħbija tas-Sħana tal-Ħaddiema, 150W kull persuna, 20*150W=3,000W=3kW
3. Tagħbija ta 'Ajru Frisk (ventilazzjoni u skambju ta' arja)
Skont ir-rata konvenzjonali tal-bidla tal-arja ta '3 sa 5 darbiet fis-siegħa f'impjanti industrijali, filwaqt li 4 darbiet fis-siegħa, il-volum huwa 15,000 m³
Rata tal-fluss tal-arja: 15,000 × 4=60,000 m³/h
It-tagħbija tat-tkessiħ hija bejn wieħed u ieħor 60,000 × 1.2 kg/m³ × 1.005 kJ/kg·K × differenza fit-temperatura (10 gradi ) ÷ 3,600 ≈ 201 kW
(Nota: Id-differenza fit-temperatura hija meħuda bħala 35 grad - 25 grad=10 grad, u 1.2 hija d-densità tal-arja)
Tagħbija tat-tkessiħ bl-arja friska: madwar 200 kW
Stima tal-kapaċità totali tat-tkessiħ
Trasferiment tas-sħana tal-istruttura tal-pakkett ------ 77kW
Dissipazzjoni tas-sħana tal-persunal -----------------------3kW
Tagħbija ta' Arja Frisk -------------------------------------200kW

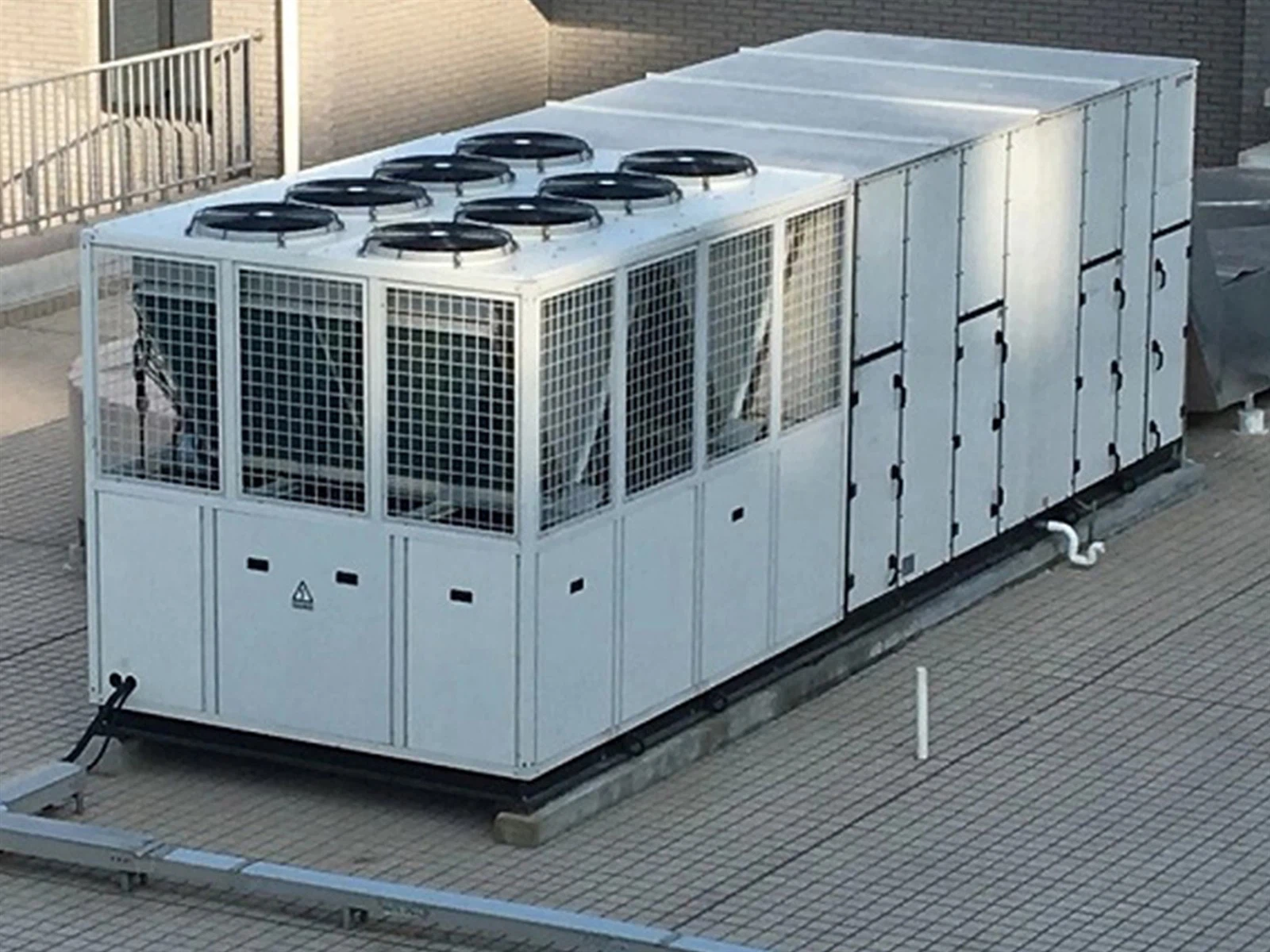

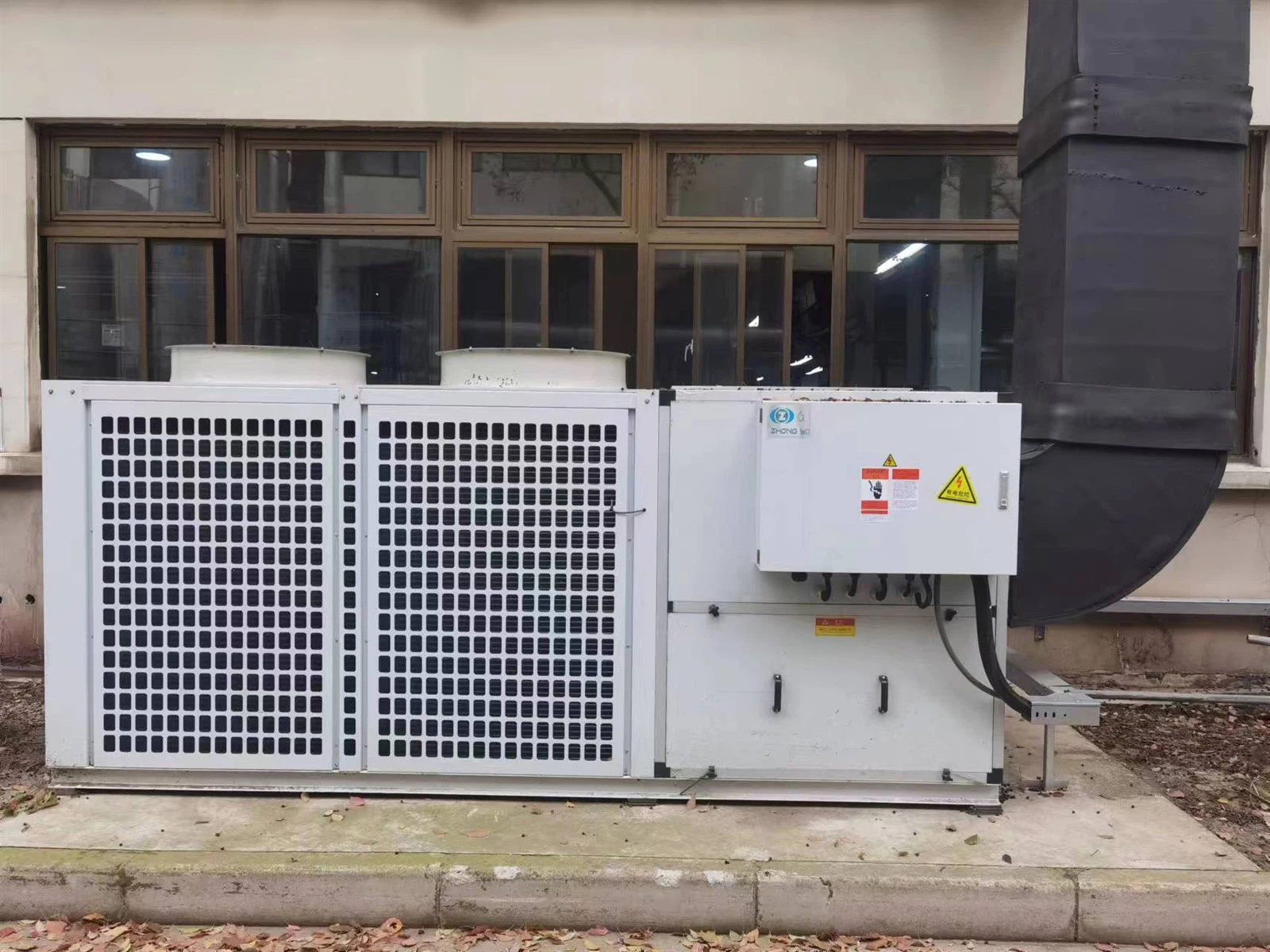

Huwa rakkomandat li tiġi kkonfigurata sistema ta 'kondizzjonament ta' l-arja b'kapaċità ta 'tkessiħ ta' madwar 300 kW, għalhekk aħna nagħżlu unità ta 'arja kondizzjonata fuq il-bejt, tista' titqiegħed jew fuq il-bejt tal-bini jew ħdejn il-bini fuq l-art. L-utenti m'għandhom jagħmlu xejn imma jgħaqqdu biss il-kanali tal-arja biex iwasslu arja kiesħa fl-ispazju tal-kamra.
